一, o que é o melhor equipamento de perfuração de superfície do martelo?
A plataforma de perfuração de superfície do martelo superior é uma plataforma de perfuração que fixa a broca de rocha na parte superior do feixe de propulsão, transmite energia de impacto através da haste de perfuração e coopera com o sistema de rotação e propulsão para concluir a operação de perfuração de superfície. É adequado para formações de rocha dura e rochas médias e é amplamente utilizado em:
Construção de orifícios de jateamento de mina de mina aberta
Escavação fundamental na construção rodoviária e ferroviária
Perfuração em fábricas de pedra e pedreiras
Projetos de infraestrutura em larga escala, como estações hidrelétricas
2, como funciona a plataforma de perfuração de superfície de martelo superior
Os principais exercícios de martelo trabalham juntos para concluir as operações de perfuração através de três ações principais:
Impacto:A broca de rocha hidráulica no topo gera força de impacto de alta frequência, que é transmitida à broca através da haste de perfuração oca para quebrar a rocha.
Rotação:A ferramenta de perfuração é acionada por um motor rotativo independente para girar para cooperar com o impacto para formar corte.
Propulsão:O sistema de propulsão aplica pressão estável para baixo no bit de perfuração para garantir uma quebra contínua de rocha.
Além disso, a plataforma de perfuração está equipada com um sistema de remoção de poeira, um sistema automático de troca de haste, uma cabine operacional etc. para obter maior eficiência e segurança operacional.
3, componentes principais do equipamento de perfuração de superfície de martelo superior
Top martelo
Instalado na extremidade frontal do feixe de alimentação, produz a energia de impacto de alta frequência.
Geralmente acionada hidraulicamente, a frequência de impacto pode atingir 2500-3000 vezes/minuto.
Feixe de alimentação
Usado para apoiar e orientar o movimento da ferramenta de perfuração e pode ser ajustado verticalmente ou em um ângulo.
Sistema de haste de perfuração
Usando séries T (como T38, T45, T51) Hastes de perfuração hexagonal ou redonda de aço redondas, conectadas à broca de rocha.
Sistema de energia hidráulica
Fornece força motriz para exercícios rochosos, propulsão, rotação, rastreadores, etc.
Sistema de remoção de poeira
Remoção de poeira seca ou úmida, reduzindo a poluição da poeira e melhorando a segurança da operação.
Dispositivo de viagem
Principalmente tipo de rastreador, adequado para terrenos acidentados; Alguns modelos são com rodas.
Sistema operacional

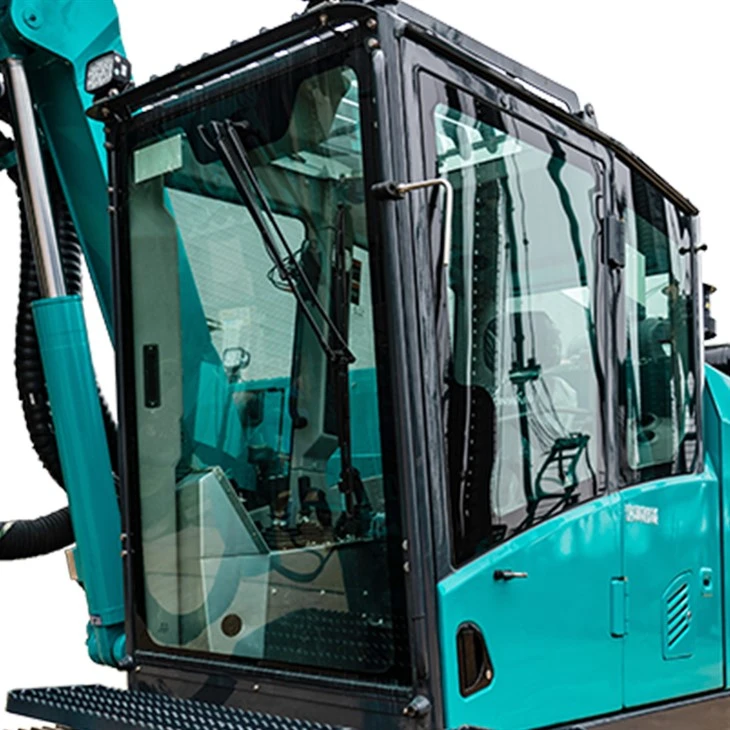

As plataformas de perfuração modernas estão equipadas com uma cabine, interface de controle LCD e até suporte ao controle remoto sem fio ou operação remota.
4, vantagens e recursos da plataforma de perfuração de superfície de martelo superior
Velocidade de perfuração rápida
Frequência de alto impacto e energia concentrada, adequada para hard rock.
Alta qualidade de perfuração
Diâmetro estável do poço e pequena deflexão, propícia a um design preciso de jateamento.
Alta eficiência de combustível
Comparado com as plataformas de perfuração DTH, é mais eficiente em rochas médias e possui menor consumo de energia unitária.
Alto grau de inteligência
As plataformas de perfuração modernas têm funções como posicionamento de GPS, gravação de dados de perfuração e sistema automático de troca de haste.
Manutenção fácil
Design modular, os principais componentes são fáceis de substituir e manter.
5, Top Hammer vs. DTH
| projeto | Top martelo perfuração | Drilling DTH |
|---|---|---|
| Formações rochosas aplicáveis | Rocha média a média | Difícil para muito hard rock, camadas quebradas |
| Diâmetro de perfuração | Abertura pequena a média (64-127 mm) | Abertura média a grande (90-300 mm) |
| Profundidade de perfuração | Moderado (<40 m) | Larger (>100m) |
| Eficiência | Alto (melhor para rocha média) | Maior (melhor eficiência em hard rock) |
| Consumo de energia/eficiência econômica | Baixo consumo de energia baixa por unidade | Alto consumo de gás, custo relativamente alto |
6, conclusão
A plataforma de perfuração de superfície de martelo superior ocupa uma posição importante nos campos globais de mineração e engenharia de fundação devido ao seu impacto de alta frequência, perfuração eficiente e controle preciso. É particularmente adequado para áreas de rochas médias. Se o projeto exigir uma formação rápida de orifícios, posição precisa do orifício e controle de custos estritos, a broca de martelo superior será sem dúvida a solução preferida.
Se você tiver necessidades específicas (tipo de rocha, diâmetro do orifício, profundidade, finalidade), posso ajudá -lo a recomendar um modelo adequado e fornecer suporte técnico ao parâmetro.

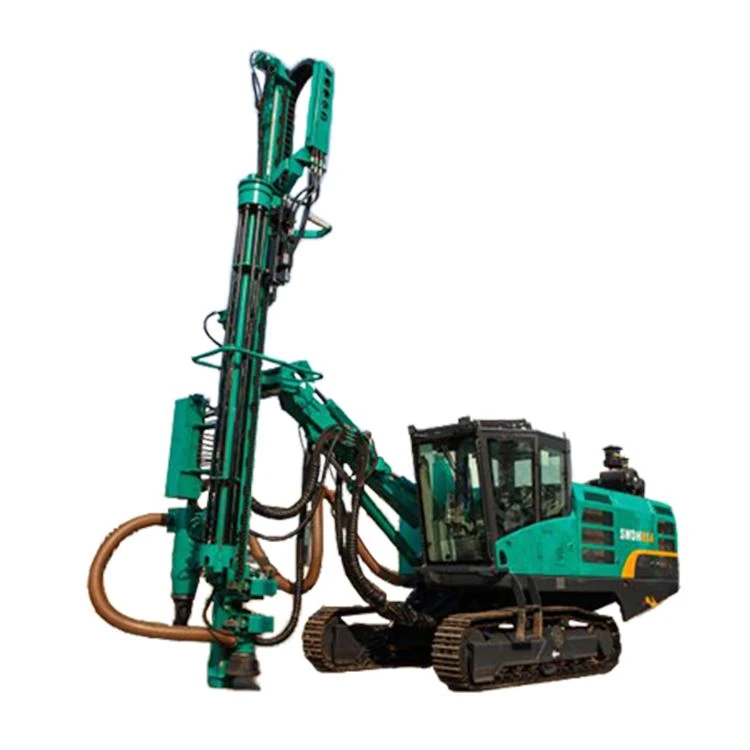

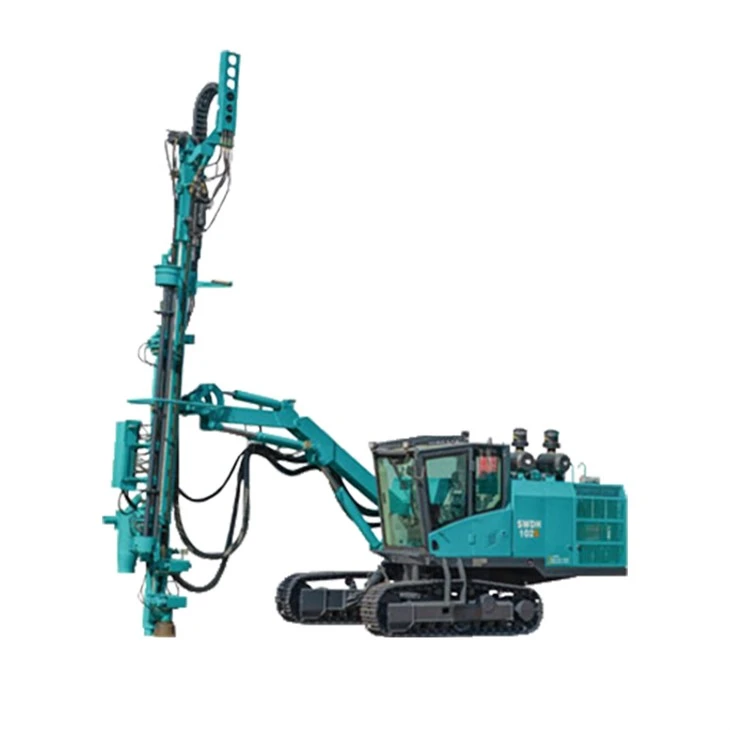

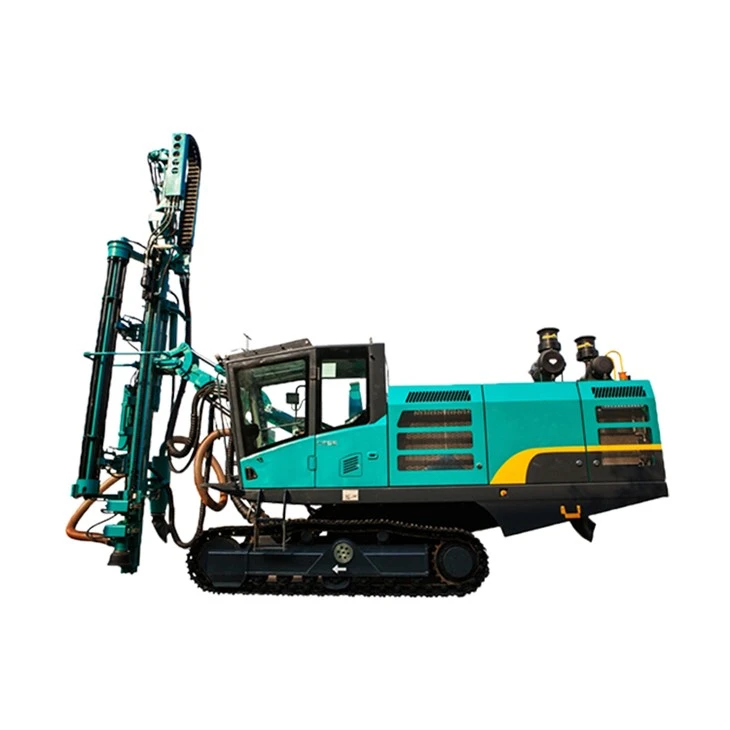

Detalhes do produto

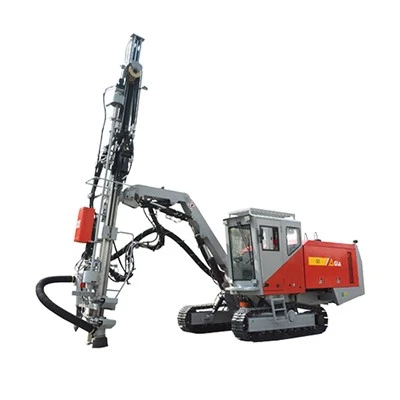

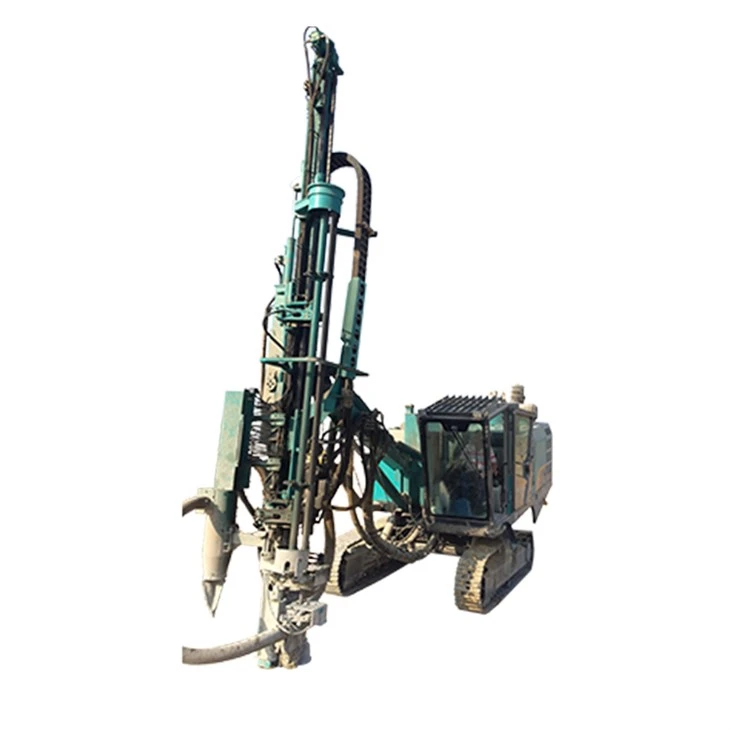

Esta plataforma de perfuração de martelo superior é equipada com uma broca de rocha hidráulica avançada conhecida por suas rápidas capacidades de perfuração, eficiência energética, movimento adaptável, habilidades de escalada robustas e proficiência na execução de tarefas de perfuração em paisagens complexas.
A combinação de potência do engenheiro de compressor de ar-rock da série SWDH é razoável, o que pode reduzir bastante o consumo de combustível. As características abrangentes da plataforma de perfuração hidráulica são:
1. Exercícios de rocha hidráulica de alta potência, com grande energia de impacto e função de contra-ataque, reduzindo efetivamente o risco de brilhar e economizar ferramentas de perfuração;
2. Os componentes principais são marcas de renome internacional, com boa confiabilidade, alta eficiência operacional e baixo consumo de energia;
3. Referência de referência de engenheiros com compressor de ar-rock, modo de operação dupla econômica/poderosa, ampla adaptabilidade rochosa e baixo custo de operação;
4. Todo o equipamento hidráulico de rastreador tem uma estrutura compacta, velocidade de caminhada pequena e flexível e rápida e forte capacidade off-road;
5. A plataforma hidráulica de perfuração DTH adota um braço de perfuração dobrável para cobrir a área de perfuração ao mesmo tempo, que é adequada para perfuração controlada por vários ângulos e posicionamento rápido e rápido de perfuração.
6. Usando trilhos guia de dupla face desenhados a frio para formar feixes de propulsão de aço estrutural, com alta resistência e boa precisão orientadora.
7. Os orifícios de perfuração de orifícios de vários ângulos, verticais, inclinados e horizontais de azimute podem ser perfurados.
8. Sistema de controle de fundo comum inteligente, controle preciso do ângulo e profundidade.
9. Planejamento de caminho, planejamento de sequência de orifícios, orientação gráfica, posicionamento rápido.
Aplicativo
A máquina de perfuração de plataforma hidráulica pode ser usada para explosão de rocha em pedreiras, engenharia civil, engenharia rodoviária, minas abertas e construção da estação hidrelétrica.
Envio e pagamento
Cada peça de equipamento de mineração e equipamento de perfuração sofre uma verificação rigorosa de segurança de carga para garantir a segurança da carga no recipiente.
Nossos métodos de pagamento: cartão de crédito, L/C, T/T, Western Union, e apoiamos o transporte por via aérea e por mar.
|
Parâmetros técnicos |
SWDH89S |
SWDH102S |
SWDH115F |
|
Parâmetros de trabalho |
|||
|
Faixa de orifícios (mm) |
64-115 |
76-127 |
76-127 |
|
Modelo de haste de perfuração |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Comprimento da haste de perfuração (mm) |
3660 |
3660 |
3050 |
|
Profundidade de perfuração econômica (mm) |
24 |
24 |
21 |
|
Drifter de rocha hidráulica |
|||
|
Power de impacto (KW) |
14 |
18 |
20 |
|
Torque de rotação (nm) |
700 |
1000 |
1300 |
|
Velocidade de rotação (nm) |
0-180 |
0-150 |
0-175 |
|
Motor a diesel |
|||
|
Modelo |
CAT C7.1 |
CAT C7.1 |
QSB4.5 |
|
Poder (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Tanque de combustível (L) |
450 |
450 |
300 |
|
Compressor de ar |
|||
|
Pressão (bar) |
8 |
10 |
/ |
|
Moda (m3/min) |
8 |
10 |
/ |
|
Braço de perfuração |
|||
|
Tipo |
Braço dobrável |
Braço dobrável |
Armado reto único |
|
Ângulo de elevação (grau) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Ângulo dobrável (grau) |
65~165 |
65~165 |
/ |
|
Ângulo de giro (grau) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Parte avançada |
|||
|
Comprimento de avanço (mm) |
7300 |
7300 |
6700 |
|
Stroke de compensação (mm) |
1200 |
1200 |
1200 |
|
Ângulo para a frente (grau) |
140 |
140 |
140 |
|
Ângulo de flip (grau) |
-20~90 |
-20~90 |
-20~90 |
|
Máx. taxa de antecedência (m/s) |
0.8 |
0.8 |
0.8 |
|
Máx. Propulsão (KN) |
25 |
25 |
25 |
|
Habilidade de caminhar |
|||
|
Velocidade Max.walking (km/h) |
4.2 |
4.2 |
4.2 |
|
Máx. Tração (KN) |
100 |
100 |
80 |
|
Graduação (grau) |
25 graus |
25 graus |
25 graus |
|
Ângulo de balanço da estrutura da trilha (grau) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Liberação do solo do chassi (mm) |
400 |
400 |
400 |
|
Dimensões |
|||
|
Peso (kg) |
15000 |
15000 |
12000 |
|
Comprimento*largura*altura (funcionamento) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Comprimento*largura*altura (transporte) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
