Como combinar o sistema de perfuração, conexão, diâmetro, design de face e perfil de metal duro antes de fazer o pedido
| Z
Resposta rápida Z Comece com o sistema de perfuração. A haste da broca DTH deve corresponder ao mandril do martelo, à interface de retenção da broca e ao modelo de martelo especificado. Uma broca top hammer deve corresponder à rosca da haste. Em seguida, confirme o diâmetro do furo necessário, a condição da rocha, o desenho da face, o desenho da saia, o perfil do botão e o arranjo de descarga. Os componentes T38, T45 e T51 são sistemas diferentes e não são diretamente intercambiáveis. |
Z Por que dois bits de botão semelhantes podem fornecer resultados muito diferentes
Z À primeira vista, muitas brocas para rocha são parecidas: um corpo de aço, um anel de botões de carboneto de tungstênio e orifícios de lavagem. As diferenças que controlam o desempenho são menos óbvias - a conexão, o aço e o tratamento térmico, a classe de metal duro, a geometria da face, o design da saia e a tolerância de fabricação.
Z A métrica de compra útil não é simplesmente o preço por bit. É o custo total por metro perfurado, incluindo broca, reafiação, tempo de troca de ferramenta, perda de produção e qualquer dano causado por um componente incompatível ou com falha prematura.
| Z
Princípio do custo por metro Z Custo por metro perfurado = (custo da broca + reafiação + tempo de inatividade para troca de ferramenta + perdas relacionadas na coluna de perfuração) / metros perfurados. Um preço de compra mais alto ainda pode ser econômico quando a broca produz mais medidores, mantém o diâmetro de referência e reduz as interrupções. |
Z Antes de solicitar um orçamento, responda a estas perguntas:
- Z A plataforma está usando um martelo DTH ou uma perfuratriz top hammer?
- Z Qual haste exata do martelo ou rosca da haste está instalada?
- Z Qual diâmetro e profundidade do furo acabado são necessários?
- Z A formação é competente, abrasiva, fraturada, desgastada ou comprimida?
Z 1. Bit de botão DTH vs bit de botão Top Hammer
Z A distinção mais importante é onde o mecanismo de impacto está localizado e como a broca se conecta à coluna de perfuração.
| Z Ponto de seleção | Z DTH button bit | Z Martelo superior button bit |
|---|---|---|
| Z Mecanismo de impacto | Z O martelo pneumático opera no furo, diretamente atrás da broca. | Z A perfuratriz é montada na alimentação na superfície ou na plataforma de perfuração. A energia de impacto viaja através da coluna de perfuração. |
| Z Conexão | Z Uma haste estriada trava em um mandril de martelo DTH específico. | Z Uma conexão roscada é aparafusada em uma haste compatível, como R25, R28, R32, T38, T45, T51 ou uma rosca para serviço pesado específica do fabricante. |
| Z O que deve combinar | Z Marca do martelo, série do martelo, perfil da haste, diâmetro da broca e requisitos de ar/lavagem. | Z Rosca da broca, rosca da haste, acoplamento, adaptador de haste, diâmetro e potência da plataforma. |
| Z Pontos fortes comuns | Z Frequentemente selecionado para furos mais profundos, diâmetros maiores e fornecimento de energia estável na parte inferior do furo. | Z Comum em túneis, derivação, perfuração de bancada, aparafusamento e muitas aplicações de furos rasos a médios. Os sistemas modernos também cobrem grandes intervalos de furos. |
| Z Eles podem intercambiar? | Z Não. Uma broca DTH não pode ser instalada em uma haste roscada top hammer. | Z Não. Uma broca top hammer rosqueada não pode travar em um mandril de martelo DTH. |

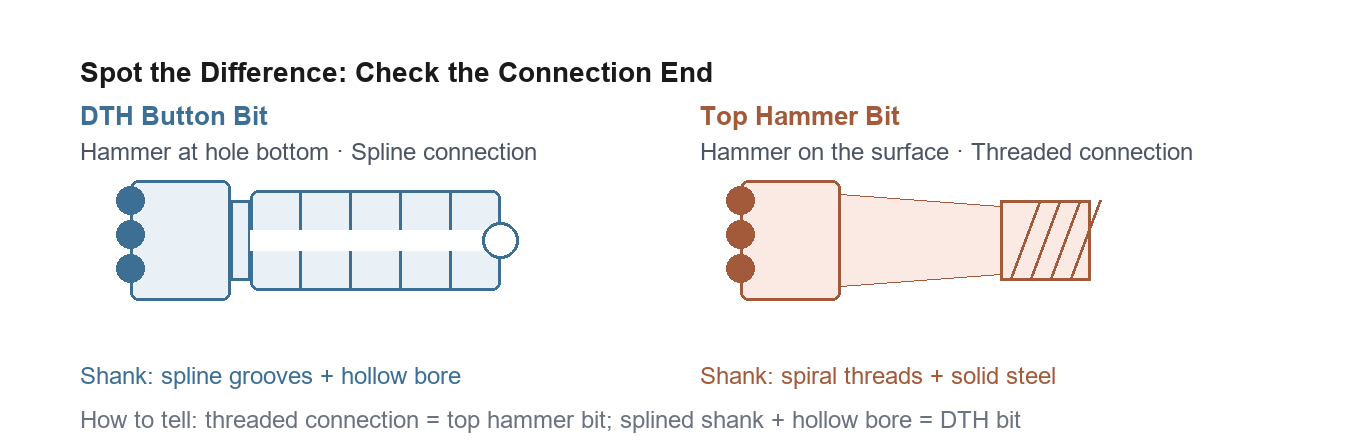

Z Figura 1. A extremidade da conexão é a primeira verificação mais rápida: haste estriada para DTH, extremidade roscada para top hammer.
| Z
Verificação rápida de identificação Z Olhe para a extremidade oposta aos botões de metal duro. Splines longitudinais e um furo de ar central normalmente indicam uma broca DTH. Uma rosca helicoidal usinada indica um bit top hammer. Ainda confirme o código estampado ou desenho antes de fazer o pedido, pois hastes e roscas visualmente semelhantes podem utilizar dimensões diferentes. |
Z 2. Retrac vs Saia Regular: O que o design realmente significa
Z Retrac descreve um design de saia de broca top hammer, não a conexão da rosca e não o formato da face. Os fabricantes geralmente oferecem famílias de saias regulares e retrac, mas a geometria exata não é universal.
Uma saia estilo retrac pode usar uma saia estendida, seções de relevo, ombros, nervuras ou recursos de guia destinados a apoiar a orientação do furo e facilitar a retirada em terreno quebrado, fraturado ou apertado. Alguns fornecedores também usam termos como retrac abreviado, retrac padrão ou retrac guia para diferentes famílias de produtos.
Z Uma saia regular normalmente tem uma transição mais simples atrás da cabeça da broca e é amplamente utilizada em formações estáveis. Pode ser mais leve e econômico quando a retirada difícil ou orientação adicional não é a principal preocupação.

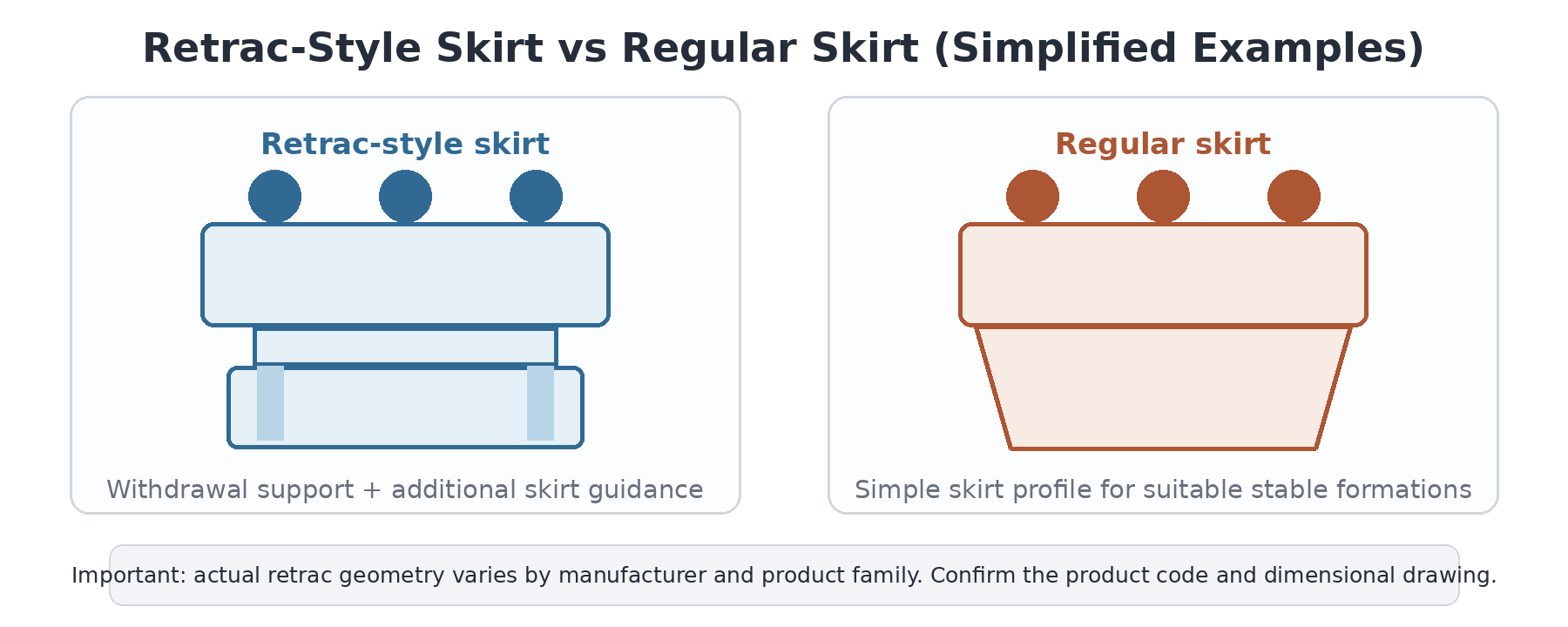

Z Figura 2. Comparação simplificada de saias. Não identifique uma broca retrac apenas com uma dimensão de ranhura fixa.
| Z
Como verificar um bit retrac Z Use o código do produto do fabricante, a descrição do catálogo e o desenho dimensional. Um paquímetro pode ajudar a comparar a cabeça e a saia, mas uma regra fixa como "o corpo deve ser 2 a 5 mm menor" não é confiável entre marcas e famílias de bits. |
Z Quando vale a pena considerar um design retrac
Z Rocha fraturada ou em bloco onde a broca é mais difícil de retirar.
Z Formações desgastadas ou comprimidas que podem fechar ao redor da broca.
Z Aplicações onde a orientação adicional da saia pode ajudar a controlar o desvio do furo.
Z Condições de perfuração onde uma broca presa pode arriscar hastes, acoplamentos ou tempo de produção.
Z A seleção final ainda deve considerar a potência da plataforma, o diâmetro do furo, a abrasividade da rocha, a descarga e as orientações de aplicação do fabricante.
Z 3. Tamanho da rosca e diâmetro da broca do botão
Z Para furação top hammer, tanto a rosca quanto o diâmetro devem corresponder à coluna de perfuração e ao plano do furo. O código do thread identifica a família da conexão; ele não define por si só um diâmetro de broca fixo.
| Z Família de threads | Z Exemplos comuns de catálogo* | Z Faixa de uso típica |
|---|---|---|
| Z R25 | Z 33-51mm | Z Aplicações leves de perfuração, aparafusamento, manuais e furos pequenos |
| Z R28 | Z 37-48mm | Z Pequenos drifters e perfuração de desenvolvimento leve |
| Z R32 | Z 41-76mm | Z Deriva, tunelamento, aparafusamento e plataformas top hammer de pequeno a médio porte |
| Z T38 | Z 64-102mm | Z Perfuração de bancada, túneis e produção |
| Z T45 | Z 66-127mm | Z Perfuração top hammer de médio a grande porte e trabalho de bancada |
| Z T51 | Z aproximadamente 76–140 mm para exemplos comuns de faces planas e elétricas; designs de cúpula selecionados ou especiais podem atingir 152 mm. | Z Produção de furos grandes, perfuração de bancada e aplicações pesadas |
| Z GT60 | Z Aproximadamente 92-152 mm e maiores, dependendo do sistema | Z Verifique a compatibilidade com as hastes, acoplamentos e adaptador de haste GT60 correspondentes. |
| Z TW60 | Z Sistema de rosca para serviços pesados específico da Epiroc | Z Verifique a compatibilidade com os componentes correspondentes da coluna de perfuração TW60. |
Z *Estes são exemplos representativos de catálogo e não limites universais. Os diâmetros disponíveis variam de acordo com o fabricante, design da face, design da saia e família de produtos. Brocas de cúpula, fresas e abridores de furos podem se estender além da faixa padrão de brocas de botão. Sistemas pesados específicos do fabricante não devem ser considerados intercambiáveis, mesmo quando seus tamanhos nominais parecem semelhantes.
| Z
Aviso de compatibilidade Z T38, T45 e T51 são tamanhos de conexão diferentes. Uma plataforma pode ser reconfigurada para usar outra família de coluna de perfuração alterando o adaptador de haste, hastes, acoplamentos e broca correspondentes, mas os componentes não são diretamente intercambiáveis dentro de uma coluna montada. |
Z Como confirmar o tópico
- Z Leia o código estampado na broca, haste, acoplamento ou adaptador de haste existente.
- Z Compare o componente com o manual de peças da sonda ou perfuratriz.
- Z Meça apenas como verificação secundária; a forma da rosca, o passo, o ombro e a geometria do acionamento também são importantes.
- Z Envie fotos e dimensões claras ao fornecedor quando a marcação estiver gasta ou faltando.
Z Como escolher o diâmetro
Comece com o tamanho do furo acabado necessário e o plano de perfuração completo. Um diâmetro menor dentro de um sistema compatível pode reduzir a demanda de torque e aumentar a penetração, mas não pode substituir o diâmetro final do furo especificado. Considere também o desgaste do medidor, a folga necessária, as dimensões do revestimento ou da âncora, o projeto de detonação e o desvio permitido do furo.
Z 4. Design de face e perfil de botão de metal duro
Z Após a conexão e o diâmetro estarem corretos, a geometria da face e o perfil de metal duro influenciam a penetração, a estabilidade, o nivelamento e o desgaste. A terminologia varia de acordo com o fabricante, portanto compare o mapa de botões real e o desenho da face em vez de confiar apenas no nome do produto.
| Z Escolha de design | Z Uso geral | Z Nota de seleção | Z Nota de seleção |
|---|---|---|---|
| Z Face plana ou poderosa | Z Amplo padrão de contato e uso comum em muitas condições rochosas. | Z Verifique a contagem de botões, o ângulo do medidor e o layout de descarga para a formação específica. | Z Verifique a contagem de botões, o ângulo do medidor e o layout de descarga para a formação específica. |
| Z Centro rebaixado/face côncava | Z Pode fornecer centralização e rastreamento estável em condições adequadas. | Z Não é automaticamente o melhor para todas as formações fraturadas; verifique com a plataforma e a geologia. | Z Não é automaticamente o melhor para todas as formações fraturadas; verifique com a plataforma e a geologia. |
| Z Face convexa / tipo cúpula | Z Usado em aplicações selecionadas de hard rock ou especiais. | Z Frequentemente aparece em famílias de produtos maiores ou especializadas. | Z Frequentemente aparece em famílias de produtos maiores ou especializadas. |
| Z Botões esféricos | Z Perfil arredondado com bordas robustas e ampla utilização. | Z Frequentemente selecionado onde a tenacidade e a resistência ao desgaste são prioridades. | Z Frequentemente selecionado onde a tenacidade e a resistência ao desgaste são prioridades. |
| Z Botões balísticos/sembalísticos | Z Perfil mais pontiagudo destinado a concentrar o contato. | Z Pode suportar a penetração em rocha adequada, mas pode ser mais sensível ao impacto e à geologia. | Z Pode suportar a penetração em rocha adequada, mas pode ser mais sensível ao impacto e à geologia. |
| Z Perfis cônicos ou proprietários | Z Equilíbrio específico do fabricante entre penetração e desgaste. | Z Use os dados de metal duro e de aplicação do fornecedor em vez de tratar todos os perfis cônicos como idênticos. | Z Use os dados de metal duro e de aplicação do fornecedor em vez de tratar todos os perfis cônicos como idênticos. |
| Z
Correção terminológica importante Z “Cônico” e “arredondado” não são a mesma descrição. As famílias de botões comuns incluem perfis esféricos, balísticos ou semibalísticos, cônicos e específicos do fabricante. A melhor opção depende da dureza, abrasividade, fraturamento, parâmetros de furação e design do metal duro. | Z
Correção terminológica importante Z “Cônico” e “arredondado” não são a mesma descrição. As famílias de botões comuns incluem perfis esféricos, balísticos ou semibalísticos, cônicos e específicos do fabricante. A melhor opção depende da dureza, abrasividade, fraturamento, parâmetros de furação e design do metal duro. | Z
Correção terminológica importante Z “Cônico” e “arredondado” não são a mesma descrição. As famílias de botões comuns incluem perfis esféricos, balísticos ou semibalísticos, cônicos e específicos do fabricante. A melhor opção depende da dureza, abrasividade, fraturamento, parâmetros de furação e design do metal duro. |
Z 5. Bits de botão guia versus bits piloto do sistema de revestimento
Z Esses termos às vezes são misturados, mas descrevem funções diferentes.
| Z Ferramenta | Z Função primária | Z Verificação de compatibilidade |
|---|---|---|
| Z Guia superior do martelo button bit | Z Usa uma saia guia estendida ou recursos de guia para suportar um furo mais reto e estável em aplicações adequadas. | Z Deve corresponder à rosca top hammer, sistema de haste, diâmetro e potência do equipamento. |
| Z Bit piloto do sistema de revestimento | Z Perfura à frente como parte de um sistema de sobrecarga ou de avanço de revestimento para que o revestimento possa ser instalado através de material instável. | Z Deve corresponder ao sistema de revestimento específico, alargador ou broca de anel, sapata de revestimento, componentes de acionamento e tamanho de revestimento necessário. |
| Z Sapata de revestimento | Z Protege ou avança a extremidade inferior da caixa, dependendo do sistema. | Z Combine o diâmetro externo e o diâmetro interno da carcaça, a conexão, o design da sapata da carcaça, a interface piloto ou de ponta anelar, o sistema de alargamento e as condições do solo. |
Z Para poços de água, âncoras, estacas e outros trabalhos em areia, cascalho, camadas desgastadas ou sobrecarga em colapso, solicite a especificação completa do sistema de revestimento. Uma broca guia top hammer sozinha não é automaticamente uma broca piloto de revestimento.
Z 6. Cinco pontos de verificação de qualidade antes de comprar
Z Uma vez que a especificação esteja correta, a qualidade de fabricação determina se a broca pode manter o diâmetro, transferir energia de impacto, reter o metal duro e fornecer desempenho de perfuração consistente.
Z 1. Classe de metal duro e mapa de botões
Z Solicite o perfil de metal duro, o diâmetro do botão, o medidor e a disposição do botão central e a faixa de rocha pretendida. O metal duro deve equilibrar dureza com tenacidade; a nota mais difícil não é automaticamente a melhor em todas as formações.
2. Corpo em aço e tratamento térmico
Z O corpo da broca deve usar liga de aço adequada e um processo de tratamento térmico controlado. Aço excessivamente macio pode desgastar-se rapidamente, enquanto um perfil de dureza inadequado pode aumentar a fadiga ou o risco de trincas.
Z 3. Furos e ranhuras de lavagem
Z A lavagem deve remover os cortes sem enfraquecer a cabeça. Passagens mal posicionadas ou subdimensionadas podem aumentar o corte, o calor e o desgaste. Compare o layout de descarga com o fluxo de ar ou água disponível.
Z 4. Usinagem de rosca e haste
Z As roscas do martelo superior e as hastes DTH exigem usinagem precisa e superfícies de contato limpas. Verifique o ajuste, o contato do ombro, a condição da estria e os defeitos visíveis antes de usar.
Z 5. Consistência e rastreabilidade do lote
Z Solicite os itens de inspeção relevantes ao pedido, como dimensões, dureza, registros de materiais, especificação de metal duro, marcação de produto e identificação de lote. A consistência é tão importante quanto uma boa amostra.
Z 7. Informações a serem enviadas para seleção precisa de bits
Z Uma consulta completa reduz as idas e vindas e evita uma cotação pela conexão errada. Forneça o máximo possível dos seguintes detalhes:
Z Modelo de plataforma e modelo de perfuratriz, ou marca e série de martelo DTH.
Z Rosca da haste atual ou código da haste DTH, com fotos nítidas da extremidade da conexão.
Z Diâmetro do furo acabado necessário e profundidade esperada do furo.
Z Aplicação: pedreira, mina subterrânea, escavação de túneis, perfuração de bancada, aparafusamento, poço de água, fundação ou outro uso.
Z Condição da rocha: dureza, abrasividade, nível de fratura, intemperismo, água ou solo comprimido.
Z Design de face preferido, design de saia, perfil de botão e disposição de descarga, se já especificado.
Z Requisitos de quantidade, marcação ou marca, embalagem, destino e cronograma de entrega alvo.
| Z
Informações mínimas para uma primeira partida Z Modelo da plataforma ou martelo + código de conexão + diâmetro do furo necessário. Adicionar a condição e a aplicação da rocha permite uma recomendação muito melhor. |
Z 8. Por que os empreiteiros de perfuração escolhem D Miningwell
Z A D Miningwell fornece ferramentas de perfuração de rocha para mineração, pedreiras, abertura de túneis, construção, poços de água e aplicações de perfuração relacionadas. A linha disponível inclui brocas e martelos DTH, brocas roscadas top hammer, hastes de perfuração, adaptadores de haste, acoplamentos e ferramentas de revestimento selecionadas.
Z Suporte completo para coluna de perfuração. Os clientes podem discutir a broca junto com o martelo ou perfuratriz, hastes, acoplamentos, adaptadores de haste e requisitos de revestimento, em vez de tratar cada componente isoladamente.
Z Correspondência baseada em especificações. As recomendações são baseadas na conexão real, diâmetro, equipamento, aplicação e condição do solo. Fotos e desenhos podem ser usados quando as marcações não forem claras.
Z OEM e flexibilidade de pedidos. Opções de perfil de botão, face, saia, marcação, marca e embalagem podem ser discutidas de acordo com o modelo, quantidade e viabilidade de fabricação.
Z Inspeção e documentação. Verificações dimensionais, identificação do produto e outros requisitos de inspeção ou documentação podem ser confirmados antes da produção e do envio.
Z Categorias de produtos relacionados
Z button bits rosqueado: R32, T38, T45, T51, GT60 （https://www.dminingwell.cn/drill-tools/drilling-bits/）
Z Brocas DTH e ferramentas de perfuração de poços de água
https://www.dminingwell.cn/drill-tools/
）
Z Perguntas frequentes
Z Qual é a diferença entre DTH e top hammer button bits?
Z Uma broca DTH possui uma haste estriada para um martelo down-the-hole específico. Uma broca top hammer possui uma conexão roscada para uma haste de perfuração compatível. Eles não são intercambiáveis.
Z O que é um retrac button bit?
Z É uma broca top hammer com saia estilo retrac destinada a apoiar orientação e retirada. A geometria exata varia de acordo com o fabricante.
Z Uma broca retrac sempre tem um corte inferior de 2 a 5 mm?
Não. Uma única medição fixa não é uma regra de identificação universal. Confirme a descrição do catálogo, código do produto e desenho dimensional.
Z Os bits T38, T45 e T51 são intercambiáveis?
Z Não. Eles são sistemas de threads diferentes. Uma plataforma pode ser convertida para outro sistema apenas alterando os componentes correspondentes, como o adaptador da haste, hastes, acoplamentos e broca.
Z Como posso saber qual tamanho de linha preciso?
Z Verifique o código na broca, haste, acoplamento ou adaptador de haste atual em relação às informações das peças da plataforma. Caso falte, envie fotos e dimensões medidas.
Z Que diâmetro button bit devo usar?
Z Use o diâmetro exigido pelo plano de perfuração, detonação, ancoragem, revestimento ou construção. Em seguida, confirme se o diâmetro escolhido está disponível e é adequado para a conexão e potência do equipamento.
Z Qual formato de botão é melhor para hard rock?
Z Não existe uma resposta universal. O perfil do botão deve ser selecionado com base na abrasividade da rocha, fraturamento, configurações de impacto, limpeza e classe de metal duro.
Z Quais detalhes são necessários para uma cotação OEM?
Z Forneça a conexão, diâmetro, face, saia, mapa ou desenho de botões, quantidade, marcação, embalagem e aplicação.
Z Qual é a quantidade mínima?
Z MOQ depende do modelo, conexão, diâmetro e personalização. Quantidades de teste podem estar disponíveis para produtos selecionados.
| Z
Precisa de ajuda para combinar um button bit? Z Envie o modelo da plataforma ou martelo, o código de conexão, o diâmetro do furo necessário e uma descrição da rocha. D Miningwell pode revisar as informações e recomendar uma configuração DTH ou top hammer compatível. |
