O que é um parafuso de ancoragem autoperfurante?
A Parafuso de âncora autoperfuranteé uma barra de aço roscada oca que serve tanto como haste de perfuração quanto como haste de ancoragem. Durante a perfuração, a argamassa flui através do núcleo oco, ligando a âncora diretamente à formação circundante.

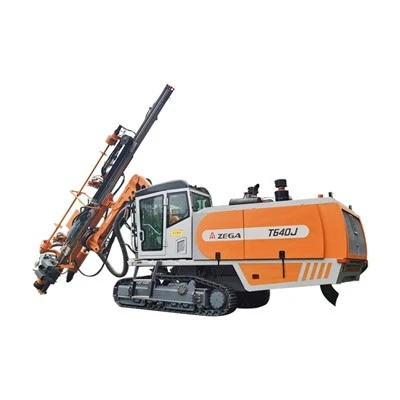

O sistema é amplamente utilizado em conjunto com equipamentos de perfuração, comoequipamentos de perfuração de esteiraecompressores de ar

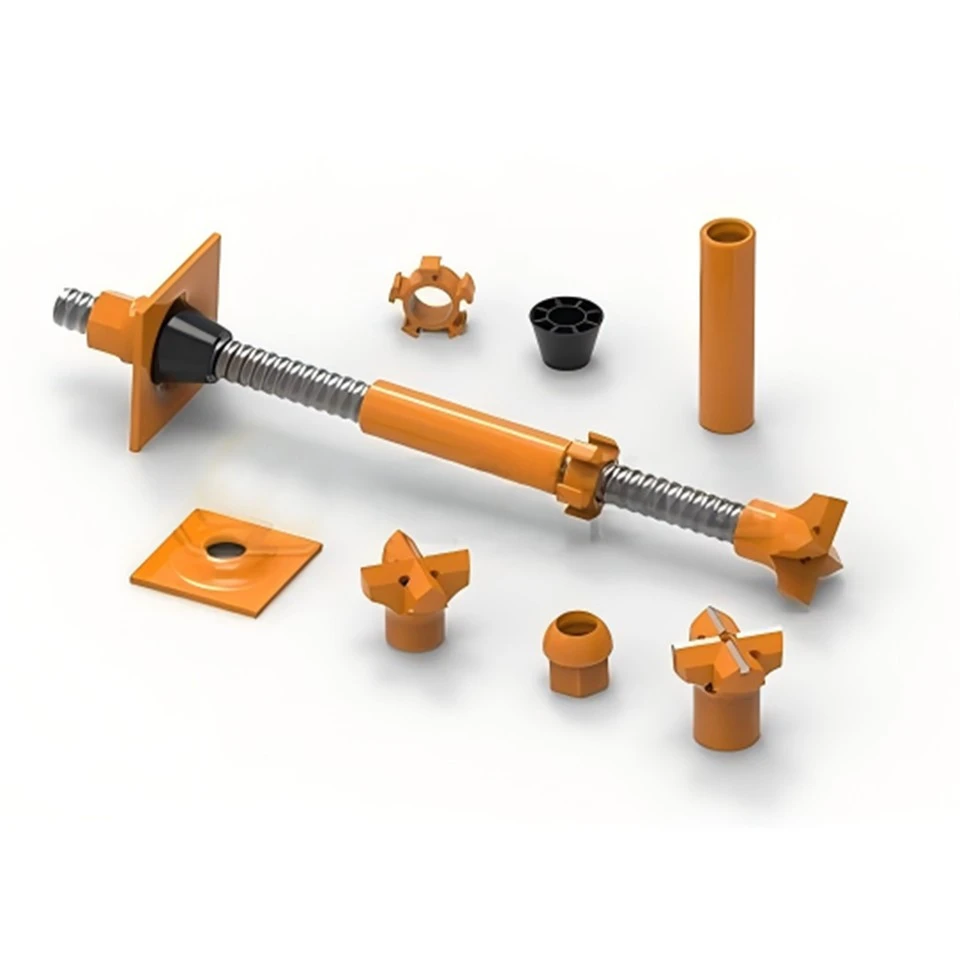

Componentes do Sistema de Ancoragem Autoperfurante
Um sistema SDA completo consiste em:
Barra de âncora oca
Disponível em T30/T40/T45/T52/T73/T76.
Brocas
Diferentes condições de solo requerem bits diferentes:
Brocas de metal duro
Pedaços de argila
Bits cruzados
Pedaços de asa
Acopladores e porcas
Usado para extensão e tensionamento de barras.
Placas de rolamento
Fornece suporte na superfície.
Acessórios para injeção de argamassa
Principais características do parafuso de ancoragem autoperfurante Dminingwell
① Construção-em uma etapa – sem necessidade de revestimento
Esse recurso o torna especialmente adequado para solos macios ou soltos que desabam facilmente.
② Alta capacidade de carga
As roscas externas contínuas proporcionam excelente resistência à tração, atendendo aos requisitos de reforço de fundações e suporte de rochas.
③ Núcleo oco para rejuntamento
Garante enchimento completo e ligação forte.
④ Ampla gama de brocas
Adequado para areia, cascalho, rocha desgastada, rocha fraturada e formações mistas.
⑤ Proteção anti-corrosão opcional
Galvanização por imersão a quente
Revestimento epóxi
Proteção dupla contra corrosão
Parâmetros Técnicos (Modelos de Exemplo)
1. Barra de âncora oca
| Imagem | Modelo | Resistência à tração (kN) | Resistência ao escoamento (kN) | Alongamento (%) | Notas |
|---|---|---|---|---|---|
| (imagem) | HER25N | 200 | 150 | 8 | A rosca-esquerda ou direita-pode ser personalizada |
2. Brocas
| Imagem | Tipo | Modelo | Diâmetro (mm) | Condições de solo adequadas |
|---|---|---|---|---|
| (imagem) | Broca de aço cruzado | HSR25/42 | 42 | Mudstone, solo de cascalho, giz, calcário, solo argiloso, preenchimento artificial, concreto fraco |
| (imagem) | Broca Cruzada de Metal Duro | HSR25/42 | 42 | Rocha macia a média, cascalho com paralelepípedos, rocha fraturada, concreto não armado |
| (imagem) | Broca de aço de botão | HSR25/42 | 42 | Formações quebradas, arenito macio, calcário, cascalho, camadas de rocha mole |
| (imagem) | Broca de carboneto de botão | HSR25/42 | 42 | Rocha de intemperismo suave a médio, camadas de paralelepípedos, tufo, filito, rocha vulcânica |
3. Nozes
| Imagem | Tipo | Modelo | Entre planos (mm) | Comprimento (mm) | Notas |
|---|---|---|---|---|---|
| (imagem) | Porca sextavada | HER25-L35 | 41 | 35 | Força-correspondente à barra de ancoragem compatível |
| (imagem) | Porca Esférica | HER25-L40.5 | 41 | 40.5 | Força-correspondente à barra de ancoragem compatível |
4. Placa de ancoragem
| Imagem | Tipo | Modelo | Comprimento lateral (mm) | Espessura (mm) | Notas |
|---|---|---|---|---|---|
| (imagem) | Prato Quadrado | HER25-L150-T6 | 150 | 6 | Tamanhos personalizados disponíveis |
5. Adaptador de broca
| Imagem | Modelo | Barra de âncora compatível | Bit compatível | Notas |
|---|---|---|---|---|
| (imagem) | SSR25/R32 | R25 | R32 | Permite a conexão entre barras de ancoragem R25 e brocas R32 maiores |
6. Outros acessórios
| Imagem | Nome do acessório |
|---|---|
| (imagem) | Manga guia |
| (imagem) | Adaptador de rejuntamento rotativo |
| (imagem) | Adaptador de haste para perfuratriz pneumática |
| (imagem) | Adaptador de haste para perfuratriz hidráulica |
| (imagem) | Adaptador de haste para martelo DTH |
Aplicações de parafuso de ancoragem autoperfurante
-
O sistema é amplamente utilizado em:
✔ Túneis e construção subterrânea
Para suporte de rochas, reforço de abóbadas e pré{0}}rejuntamento.
【: Equipamento de perfuração de túnel】✔ Mineração e Cavernas
Parafusos de telhado, reforço de parede lateral.
✔ Estabilização de Taludes e Prevenção de Deslizamentos
Funciona eficazmente em solos soltos e encostas fraturadas.
【 : Equipamento de perfuração geotécnica】✔ Reforço de Fundação e Microestacas
Os parafusos de ancoragem autoperfurantes geralmente funcionam junto com:
【 :Equipamento de perfuração rotativa】
【 :Equipamento de esteira hidráulica】
Comparação: Parafuso SDA vs Âncora Tradicional
| Método Tradicional | Parafuso SDA |
|---|---|
| Precisa de revestimento | Não é necessário revestimento |
| Furo desmorona facilmente | Perfuração estável mesmo em solo solto |
| Construção lenta | Alta velocidade de instalação |
| Processo de várias-etapas | Perfuração-em uma etapa + rejuntamento + ancoragem |
Como os SDA Bolts funcionam com seus outros produtos
Para melhorar a eficiência da perfuração, um sistema SDA é frequentemente associado a:
✔ Compressor de ar de parafuso
Fornece fluxo de ar contínuo de alta-pressão para perfuração.
【 :Compressor de ar de parafuso móvel】
✔ Martelo DTH e broca DTH
Ao perfurar formações geológicas mais duras.
【 :Série de martelo DTH】
✔ Equipamento de perfuração de poço de água / equipamento de perfuração de esteiras
Usado para preparação do solo e perfuração de pré-suporte.
【 : Equipamento de perfuração de poço de água】
【 : Equipamento de perfuração pneumática sobre esteiras】
Por que escolher o parafuso de ancoragem autoperfurante Dminingwell?
Barras de ancoragem de aço-de alta resistência
Gama completa de T30 a T76
Produção com certificação CE/ISO-
Comprimentos personalizados, brocas, revestimentos e acessórios
Grande estoque e entrega rápida
Forte suporte de engenharia e experiência em projetos de longo-prazo
与企业品牌类内链自然结合:
【 :Sobre Dmininvai bem】
Perguntas frequentes
Q1: Os parafusos de ancoragem autoperfurantes podem ser usados em formações arenosas ou em colapso?
Sim. Os parafusos SDA são projetados para terrenos fracos, soltos e em colapso, onde as âncoras tradicionais falham.
Q2: Posso escolher meu próprio tipo de broca?
Claro. Oferecemos brocas de argila, brocas transversais, brocas de metal duro e brocas de asa, dependendo da condição da rocha.
Q3: Vocês fornecem sistemas SDA completos?
Sim. Barras ocas, acopladores, porcas, placas, brocas e acessórios de rejuntamento estão disponíveis.
P4: O revestimento anti-corrosão está disponível?
Sim, galvanização-por imersão a quente ou revestimento epóxi podem ser adicionados para projetos-de longo prazo.
Q5: Os parafusos SDA podem funcionar com suas plataformas de perfuração?
Sim. Os parafusos SDA são totalmente compatíveis com as máquinas de perfuração Dminingwell:
