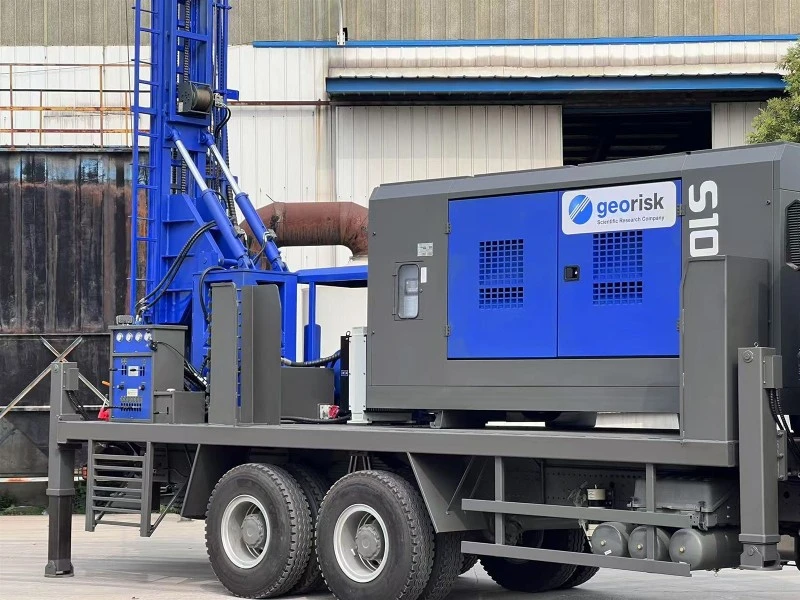

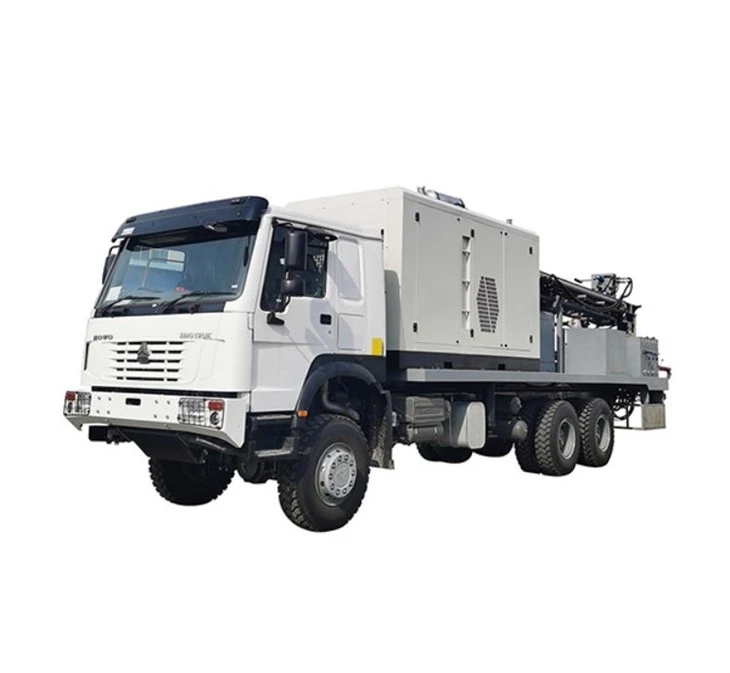

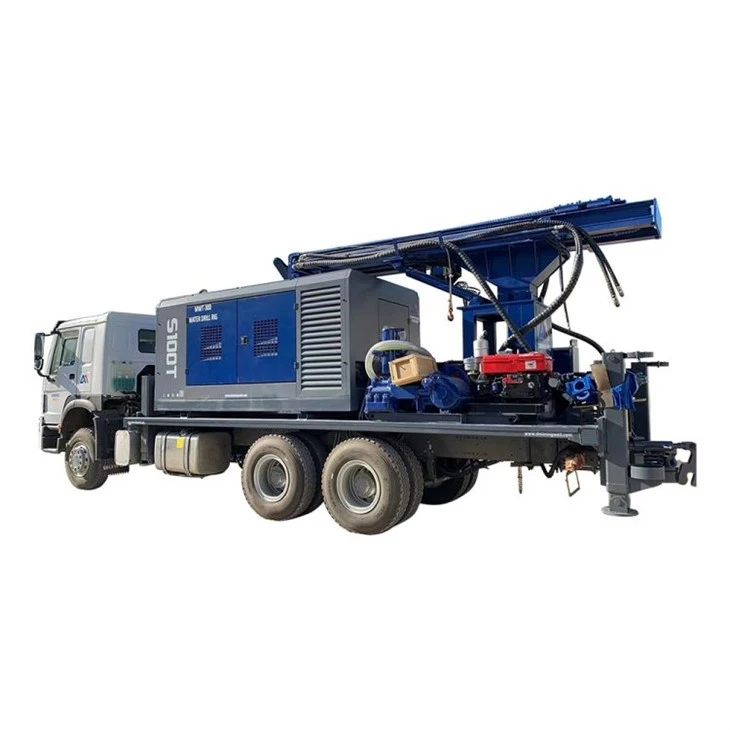

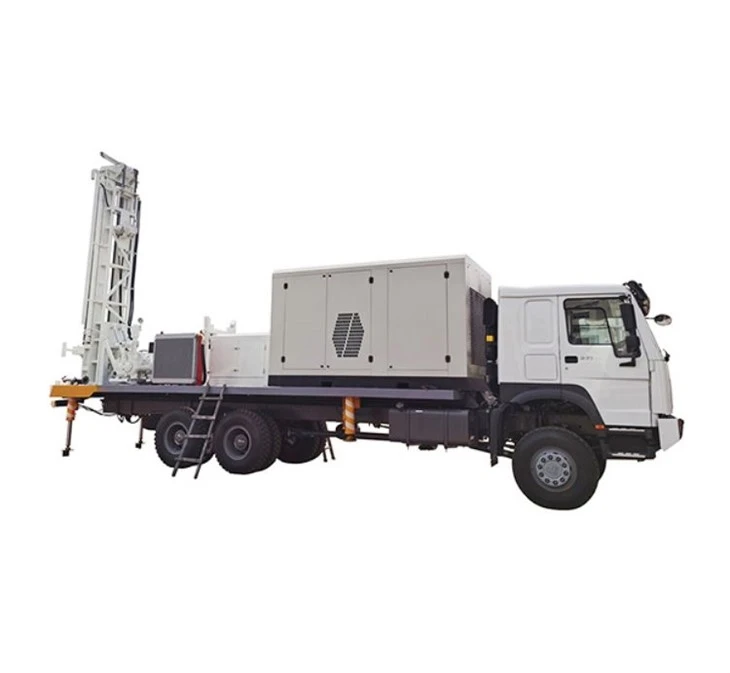

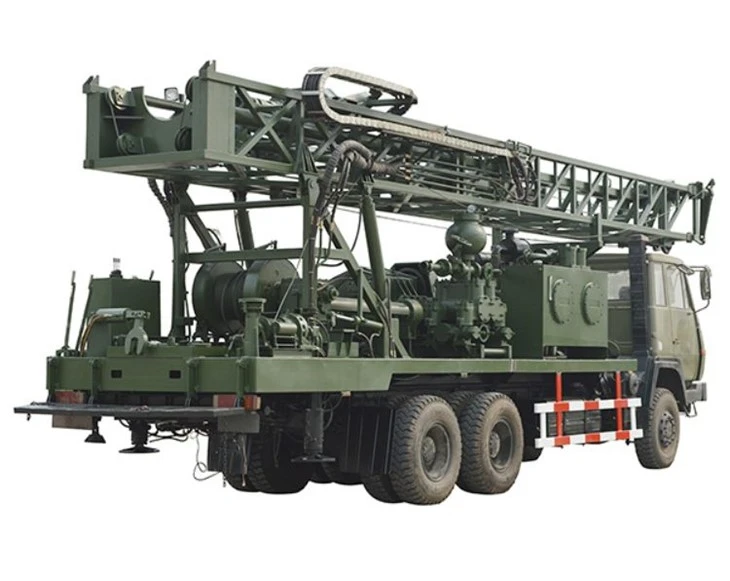

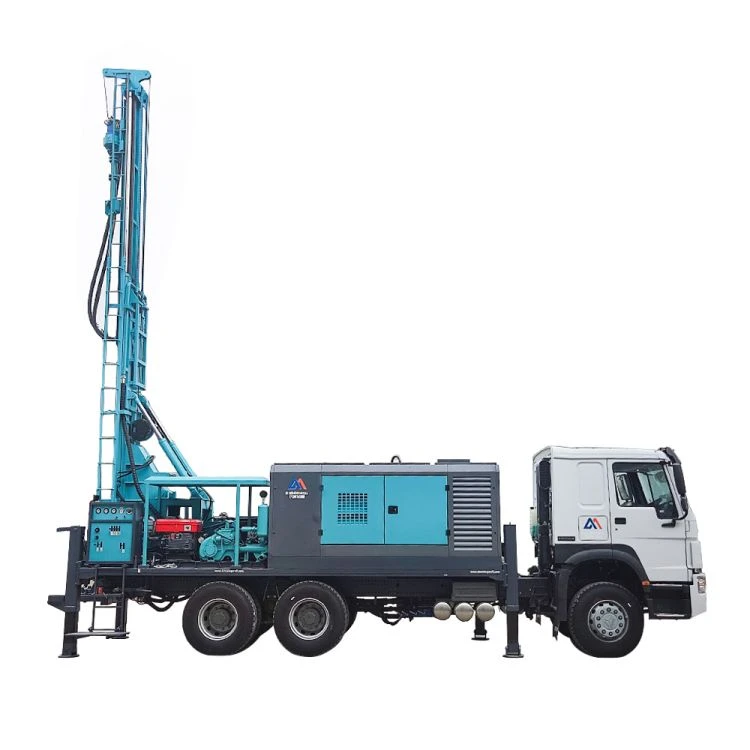

Equipamento de perfuração de água de poço montado em caminhão





Parâmetros Técnicos	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Profundidade de perfuração (m)	180	250	280	350	400	500	680	800
Diâmetro da broca (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Motor Equipado	Yuchai 65kW ou tomada de força	Yuchai 70kW ou tomada de força	Yuchai 75kW ou tomada de força	Yuchai 92kW ou tomada de força	DEUTZ 103kW ou tomada de força	Yuchai 118kW ou tomada de força	Cummins 154kW ou tomada de força	Cummins 194kW ou tomada de força
Curso de Alimentação(m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Comprimento do tubo de perfuração (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Velocidade de balanço (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Torque de giro (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Força de elevação da plataforma (T)	12	14	17	18	25	26	30	36







Capacidade

Diâmetro do furo: 140 – 325 mm (51/2 polegadas – 13 polegadas)

Profundidade máxima: 250 metros a 203 mm (8 polegadas) de diâmetro

Método de Perfuração: DTH e Perfuração Rotativa



Motor Principal

Opção 1: Use o sistema PTO e a caixa de transmissão para obter potência do motor do caminhão (290hp/336hp/371hp) para acionar o sistema hidráulico.

Opção 2: Configuração individual da sonda com motor diesel de 75 kW.



Estrutura da plataforma

Estrutura de aço soldado tipo I e C para serviço pesado coberta com placas de grade de 5 mm



Montagem do mastro

A lança de perfuração composta é levantada por dois cilindros, aumentando a força de elevação e reduzindo as dimensões de transporte.

Comprimento total do mastro: 8000 mm

Curso da cabeça giratória: 6600 mm

Manuseio da haste: 6 m

Abertura centralizadora: 14 pol. (355 mm)

Cilindros de elevação do mastro: O mastro é levantado por cilindros hidráulicos duplos



Sistema de alimentação

1 x cilindro hidráulico de dupla ação com sistema de enrolamento de corda 1:3

Força de tração: 17 toneladas

Força de tração: 10 – 110 toneladas

Velocidade de subida: 25 m/min

Velocidade de descida: 30 m/min



Conjunto de cabeça giratória

Corpo em aço autodesenvolvido com redução por engrenagem reta e lubrificação por banho de óleo, acionado por motores hidráulicos duplos.

Torque máximo: 6.000 Nm

Velocidade: controle fino de 66 – 135 rpm



Sistema hidráulico

2 x bombas dosadoras para alimentação e rotação

1 x bomba dosadora para bomba de lama

3 x bombas dosadoras para resfriador hidráulico, operação auxiliar e microalimentação.

Pressão máxima do sistema: 2.900 psi (200 bar)

Resfriador de óleo hidráulico: 70 gpm

Capacidade do tanque de óleo hidráulico: 600 litros



Painel de controle

O painel de controle central está localizado na parte traseira da unidade, com fácil acesso ao piso de perfuração e está equipado com todos os instrumentos, sistemas de controle e interruptores de emergência necessários. O dispositivo de travamento é fornecido para garantir a segurança do painel de controle.



Chave de remoção

São fornecidos 4 macacos de nivelamento hidráulicos para ajuste e nivelamento rápido dos macacos, equipados com guias telescópicas resistentes. As válvulas de retenção de bloqueio são fornecidas para segurança e têm capacidade de carga suficiente.



Bomba injetora de água/espuma (opcional)

Bomba triplex de injeção de água de acionamento hidráulico com acessórios necessários, regulador de pressão, regulador de fluxo, válvula de retenção e filtro de sucção.

Fluxo máximo: 80 lpm

Pressão máxima: 40 kg/cm²

Trocador de haste única: Trocador de haste única operado manualmente para fixar a haste de perfuração na cabeça giratória

Guincho: Guincho auxiliar operado hidraulicamente para carregar a haste de perfuração no trocador de haste com capacidade de elevação de 5 toneladas.



Máquina de solda

Alternador de soldagem sem escovas acionado hidraulicamente está disponível para revestimento de soldagem

Tamanho recomendado do eletrodo: somente 2,5 mm a 5 mm

Corrente de soldagem: 300 amperes a 60% do ciclo de trabalho

Monofásico opcional: 6.0 kVA @ 220 V, 50 Hz



Lubrificador de linha de gás

O lubrificador em linha do tipo Venturi de ação positiva está disponível para lubrificar martelos de fundo de poço.

Capacidade do tanque de combustível: 15 litros

Pressão de trabalho: 350 psi



Compressor de ar recomendado

MINERAÇÃO/ATLAS COPCO/LIUTECH

Capacidade do compressor de ar:

1100CFM – 25 BAR – motor 309kW

900CFM – 22 BAR – motor 228kw



Bomba de lama

Bomba de lama BW 250 operada hidraulicamente

Curso: 4″ (100 mm)

Potência do motor: 15 kW

Deslocamento (máximo recomendado): 250L/min

Pressão máxima de trabalho: 2,5Mpa

Acessórios adicionais: Luz noturna, caixa de ferramentas, suporte para martelo

Manual do usuário: Manual de operação, manutenção e peças de reposição



Opções de caminhão

Caminhão SINO HOWO: 6*4/6*6/8*4

Caminhão Dongfeng: 6*4/6*6/8*4

Caminhão Shaanxi: 6*4/6*6/8*4







Nossa perfuratriz montada em caminhão é um produto personalizado que os clientes podem personalizar de acordo com suas necessidades reais.
