Especificações
|
Parâmetros Técnicos |
Especificação do tubo de perfuração (mm) |
Profundidade de perfuração (m) |
|
|
Tubo de perfuração doméstico |
Tipo de espessamento interno |
42 |
1400 |
|
50 |
1000 |
||
|
60 |
830 |
||
|
O núcleo da corda |
55.5 |
1250 |
|
|
71 |
1000 |
||
|
89 |
800 |
||
|
Tubo de perfuração DCDMA |
Tubo de perfuração BQ |
1300 |
|
|
Tubo de perfuração NQ |
1000 |
||
|
Tubo de perfuração HQ |
750 |
||
|
Tubo de perfuração PQ |
420 |
||
|
Tipo de espessamento externo |
60 |
800 |
|
|
73 |
500 |
||
|
89 |
300 |
||
|
Ângulo de perfuração |
0 grau -360 grau |
||
|
Motor |
Modelo |
Poder |
Velocidade |
|
Motor |
Y225S-4 |
37kW |
1480 r/min |
|
Motor diesel |
CA4110 |
81kW |
2800 r/min |
|
Girador |
|||
|
Tipo: tipo rotativo da máquina de alimentação hidráulica de cilindro duplo |
|||
|
Diâmetro da vertical |
φ93mm |
||
|
eixo através do furo |
|||
|
Velocidade vertical do fuso |
|||
|
Rotação para frente (r/min) |
60/90/166/272/379/481/183/296/514/835/1164/1476 |
||
|
Velocidade reversa (r/min) |
63/198 |
||
|
Máx. torque do eixo vertical |
8000N·m |
||
|
Curso vertical |
600 mm |
||
|
Máx. gravidade do eixo vertical |
125 KN |
||
|
Máx. pressão do eixo vertical |
90KN |
||
|
Içar |
|||
|
Tipo: acionamento por engrenagem planetária, freio de alavanca |
|||
|
Diâmetro do cabo de aço |
φ18,5mm |
||
|
Capacidade do cabo de aço do tambor |
95m (ferida sete camadas) |
||
|
Máx. força de elevação de corda única |
45KN |
||
|
Velocidade de içamento do cabo de aço |
|||
|
Velocidade linear do tambor (m/s) |
0.7-2.68m/s (doze graus) |
||
|
A embreagem |
|||
|
Tipo: embreagem de fricção de disco único seco especial para automóvel |
|||
|
(combinado com caixa de velocidades 6T46) |
|||
|
O sistema hidráulico |
|||
|
A pressão do sistema |
|||
|
A pressão nominal |
20Mpa |
||
|
A pressão mais alta |
25Mpa |
||
|
Capacidade |
20ml/r |
||
|
Seção de rack |
|||
|
Tipo: tipo skid (com base deslizante) |
|||
|
Curso de volta da plataforma |
460 mm |
||
|
Distância do furo |
260mm |
||
|
Dimensão (C*L*A) |
3550*2200*3100mm |
||
|
Peso da plataforma (com motor potente) |
6300kg |
||
Detalhe do produto
- Marca: Miningwell
- Quantidade mínima de pedido: 1 conjunto
- Detalhes da embalagem: embalagem padrão de exportação
- Prazo de entrega:15-20 dias
- Condições de pagamento: L/C, T/T, Western Union

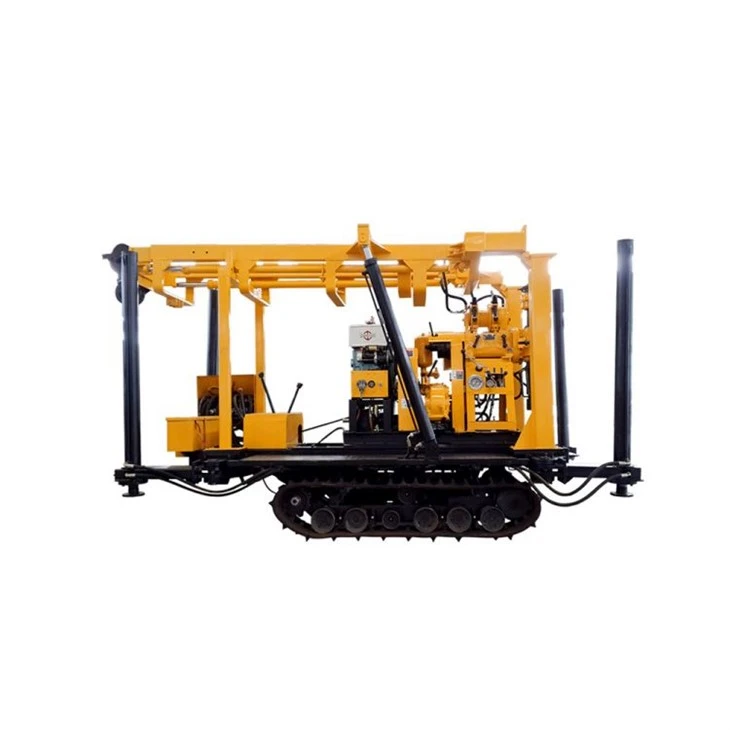

XY-44A Características principais da perfuração de testemunho de rocha sobre esteiras
1. Com mais estágios de velocidade de rotação (12 para frente e 2 para trás) e faixa de velocidade de rotação razoável, torque de baixa velocidade (até 8000N.m), não é apenas adequado para perfuração de núcleo de liga e diamante, mas também para exploração geológica de engenharia , perfuração de poços hidrológicos e construção de estacas de fundação.
2. Diâmetro do furo passante do eixo vertical (93 mm), alimentação hidráulica de cilindro duplo, curso longo (até 600 mm), forte adaptabilidade do processo, especialmente adequado para perfuração de núcleo de corda de tubo de perfuração de grande diâmetro (coring superior), o que é propício para melhorando a eficiência da perfuração.
3. Adotando a transmissão Tsinghua Wanliyang 6T46, amplamente compatível com Foton, JAC, Kaima, Wuzheng e outros modelos de caminhão. Tecnologia madura, qualidade estável, forte capacidade de sobrecarga, postos de serviço pós-venda e acessórios em todo o país.
4. O mandril hidráulico é fixado por mola de disco, liberação do cilindro hidráulico, mandril hidráulico de centralização automática de três cavidades.
5. A configuração hidráulica incorpora uma bomba de óleo de engrenagem para fornecer óleo, garantindo instalação direta, facilidade de uso, uso mínimo de energia, baixa temperatura do óleo e operação consistente. Este aparelho vem equipado com uma bomba de óleo manual; caso o motor falhe, a bomba manual permanece utilizável para extrair instrumentos de perfuração para a cavidade.
6. Este motor pode ser equipado com o motor naturalmente aspirado FAW TIANCHAI 4110 (81 kW) ou com a variante turboalimentada Guangxi Yuchai 4110 (105 kW).

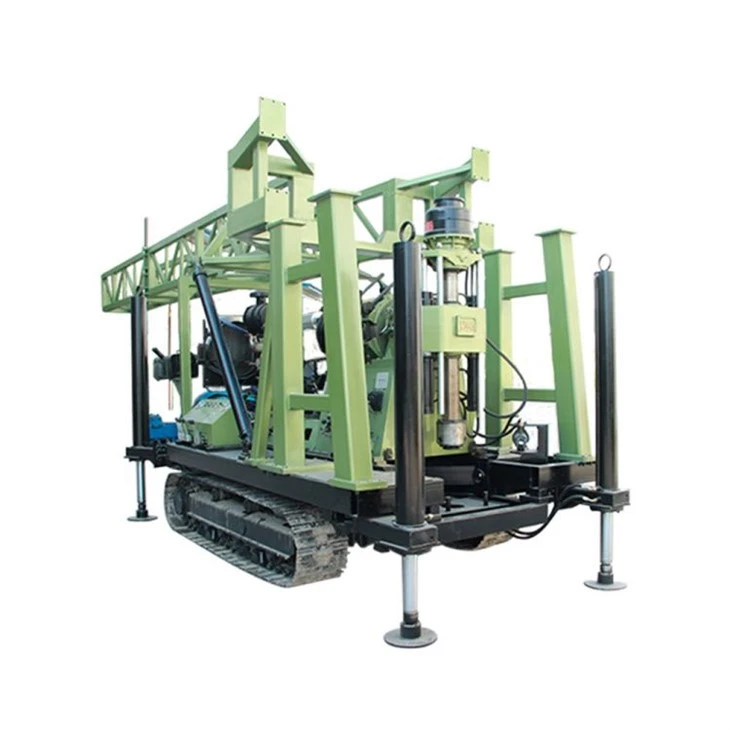

7. A perfuratriz montada sobre esteiras tem baixo centro de gravidade, longa distância de deslocamento (460mm), fixação firme e perfuração estável em alta velocidade.
8. Equipado com medidor antivibração, que é bom para o controle do diâmetro do furo. Menos alça de carga e descarga, transporte flexível.
9. Adota chassi de esteira e o curso do cilindro estabilizador de 1,5 m pode ser carregado automaticamente, o que é conveniente para movimentação e transporte.
Aplicação principal
Empregadas principalmente em áreas como geologia, metalurgia, carvão, hidrologia e engenharia, essas plataformas de perfuração também são adequadas para engenharia geológica, exploração de petróleo e gás rasos, ventilação de túneis de minas, sistemas de drenagem, perfuração de poços hidrológicos e construção de grandes estacas de fundação.
