Um elevador de revestimento é uma peça crucial de equipamento em uma plataforma de perfuração, desempenhando um papel integral no processo de execução do revestimento. Como um fornecedor de equipamentos de perfuração bem estabelecido, estou aqui para expandir como esse equipamento funciona e seu significado na operação geral de perfuração.
Conceito básico de um elevador de invólucro
Um elevador de revestimento é um dispositivo mecânico projetado para segurar e levantar os tubos de revestimento durante o processo de instalação do poço. Os tubos de revestimento são grandes tubos de aço de diâmetro que são inseridos em um poço perfurado. Suas funções primárias incluem a proteção do poço de ceder, isolar diferentes formações geológicas e fornecer um canal para o fluxo de fluidos durante as fases de perfuração e produção.
Componentes estruturais
A estrutura de um elevador de revestimento consiste em várias partes importantes. O corpo principal geralmente é feito de aço de alta resistência para suportar as cargas pesadas das cordas da carcaça. Existem duas mandíbulas ou segmentos principais que são usados para apertar o tubo da carcaça. Essas mandíbulas são moldadas para caber confortavelmente no invólucro, normalmente com bordas serrilhadas para evitar derrapagens. O mecanismo da dobradiça permite que as mandíbulas se abram e fechem, permitindo a fácil instalação e remoção do tubo de revestimento. Além disso, existem ligações e um sistema de travamento que prende as mandíbulas no lugar quando estão fechadas ao redor do tubo.
Mecanismo de trabalho
Preparação
Antes que o elevador da carcaça possa ser usado, a equipe da plataforma de perfuração garante que o furo do poço esteja preparado para a instalação do revestimento. Isso envolve garantir que o furo do poço tenha sido perfurado na profundidade adequada e que seja do diâmetro correto. Os tubos de revestimento também são inspecionados para garantir sua qualidade e integridade.
O elevador da carcaça é então selecionado com base no tamanho e peso dos tubos da carcaça. Diferentes elevadores são projetados para diferentes diâmetros de tubo e capacidades de carga. Depois que o elevador apropriado é escolhido, ele é levantado e posicionado pelo sistema de elevação da plataforma de perfuração, que geralmente consiste em uma torreza, bloco de viagem e trabalho de tração.
Envolvendo o invólucro
As mandíbulas do elevador de invólucro são abertas e a extremidade superior de um único comprimento de tubo de revestimento é manobrado no espaço entre as mandíbulas. A tripulação alinha cuidadosamente o tubo com o centro do elevador para garantir a distribuição uniforme da carga. Uma vez posicionados, mecanismos hidráulicos ou mecânicos são usados para fechar as mandíbulas ao redor do tubo de revestimento. Quando as mandíbulas se fecham, as bordas serrilhadas mordem a superfície do tubo, criando uma aderência firme.
Levantando e abaixando
Depois que o elevador de invólucro compreende com segurança o tubo de revestimento, as obras de tração na plataforma de perfuração são ativadas. Os cabos nas obras de tração são enrolados ou desenrolados, fazendo com que o bloco de viagem (ao qual o elevador está preso) se move para cima ou para baixo. Ao levantar, o elevador transfere o peso do tubo da carcaça do solo ou da junta de revestimento anterior para o sistema de elevação. Isso permite que o tubo seja levantado do chão e manobrado em direção ao poço.
Ao abaixar a carcaça para o furo, os drawworks são controlados para liberar gradualmente o cabo, abaixando o elevador e o revestimento conectado de maneira controlada. À medida que cada nova junta de revestimento é adicionada, o mesmo processo é repetido. A nova junta é levantada, sua extremidade é cuidadosamente alinhada com a parte superior do revestimento instalado anteriormente e, em seguida, eles são conectados usando acoplamentos rosqueados.
Verificações de segurança e monitoramento
Ao longo da operação, a tripulação monitora constantemente a carga no elevador e a posição da carcaça no furo do poço. Dispositivos de segurança, como sensores de torque e monitores de carga, são usados para garantir que o elevador não esteja sobrecarregado. Quaisquer sinais de derrapagem ou carga anormal são imediatamente abordados. Se houver problemas com a aderência do elevador, a tripulação poderá ajustar o sistema de travamento ou garantir que as mandíbulas estejam totalmente envolvidas com o tubo de revestimento.
Vantagens de usar um elevador de invólucro
O uso de um elevador de invólucro traz várias vantagens para a operação de perfuração. Em primeiro lugar, reduz bastante o trabalho físico necessário para levantar e instalar os tubos de revestimento. Sem um elevador, os trabalhadores teriam que usar métodos perigosos e trabalhistas - intensivos para lidar com os tubos pesados.
Em segundo lugar, aumenta a segurança. Os mecanismos de travamento e a aderência segura do elevador minimizam o risco de que o tubo de revestimento caiu durante o processo de levantamento e abaixamento. Isso protege a tripulação de possíveis acidentes e também evita danos ao furo do poço e ao próprio invólucro.
Papel no processo de perfuração geral
O elevador da carcaça é um elemento crítico para garantir o sucesso de um projeto de perfuração. Uma instalação de revestimento adequada é essencial para a estabilidade e a funcionalidade de longo prazo do poço. Ao facilitar a instalação suave e eficiente dos tubos de revestimento, o elevador ajuda a manter a integridade do furo do poço. Isso, por sua vez, é necessário para atividades como a conclusão, onde os fluidos são frequentemente injetados ou produzidos a partir do poço.
Compatibilidade com diferentes tipos de plataformas de perfuração
Os elevadores da carcaça são projetados para serem compatíveis com vários tipos de plataformas de perfuração e são uma adição versátil às operações da plataforma. Por exemplo, em umRigação de perfuração profunda, que é usado para atingir grandes profundidades, o elevador deve ser capaz de lidar com as cordas de revestimento extremamente longo e pesado. Seu design robusto e alta capacidade de carga permitem que ela funcione em conjunto com o poderoso sistema de elevação do poço.

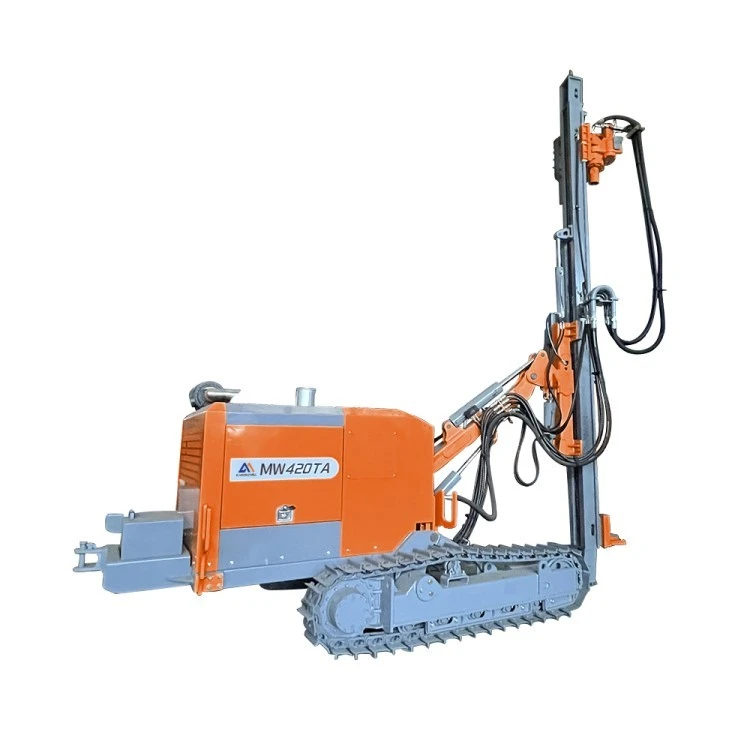

No caso de umDTH Rigação de perfuraçãoUtilizado em minas abertas - poço ou operações de perfuração de superfície, o elevador de revestimento pode carregar e descarregar os tubos de revestimento de rápida e eficiência, garantindo um rápido progresso no processo de perfuração. ODescendo o equipamento de perfuraçãoTambém se beneficia com o uso de um elevador de invólucro, que simplifica o processo de instalação do revestimento em aplicações duras - rochas e de mineração.
Manutenção e inspeção
Para garantir o desempenho confiável do elevador da carcaça, a manutenção e a inspeção regulares são essenciais. Os componentes mecânicos, como mandíbulas, vínculos e sistema de travamento, são lubrificados para evitar corrosão e garantir uma operação suave. Os sistemas hidráulicos, se presentes, são verificados quanto a vazamentos e pressão adequada.
As inspeções também são realizadas para procurar sinais de desgaste. Quaisquer peças danificadas, como mandíbulas rachadas ou mecanismos de travamento com defeito, são substituídos imediatamente. Mantendo o elevador em boas condições, a equipe da plataforma de perfuração pode evitar o tempo de inatividade inesperado e garantir a segurança da operação de revestimento - em execução.
Como fornecedor de equipamentos de perfuração confiável, oferecemos uma ampla gama de elevadores de alta qualidade que são projetados para atender às diversas necessidades de nossos clientes. Esteja você trabalhando em um projeto de poço de água em pequena escala ou em uma operação de perfuração de petróleo e gás em grande escala, nossos elevadores são projetados para obter o melhor desempenho e durabilidade.
Se você estiver interessado em aprimorar suas operações de perfuração com os elevadores de invólucro superior e outros equipamentos de perfuração, convidamos você a nos contatar para uma consulta de compra. Nossa equipe de especialistas está pronta para fornecer informações detalhadas sobre nossos produtos e ajudá -lo a selecionar as melhores soluções para seus requisitos específicos.
Referências
- API Spec 8C, Especificação para equipamentos de duração e elevação de produção, American Petroleum Institute.
- Bourgoyne, AT, et al. "Engenharia de perfuração aplicada". Society of Petroleum Engineers, 1986.
- MALONEY, JT "Manual de engenharia de perfuração". Pennwell Books, 2004.
