I. Configuração completa da unidade e origem
Componentes da tecnologia central
Elemento do parafuso do compressor (compressão de estágio único)
Componentes importados
Sistema de controle
Acoplamento
Válvula de carregamento/descarregamento de admissão, válvula de regulação, válvula solenóide
Filtro de entrada de ar, filtro de óleo, separador de óleo-ar
Mangueiras flexíveis de alta temperatura
Todos os componentes acima, incluindo o sistema de controle e outras peças, são produzidos pela Atlas Copco AirPower na Bélgica ou OEM fabricada na Europa.
Componentes domésticos
Chassi de trailer e sistema de eixos, especialmente projetados para as condições da estrada chinesa
Motor diesel: Dongfeng Cummins China estágio IV Engine
Recinto, algodão à prova de som e defletores
Tanque de armazenamento de ar e válvula de segurança
Ventilador de refrigeração e unidade de radiador
Mangueiras flexíveis de temperatura ambiente e tubos de combustível
Várias juntas e peças fundidas
Filtro diesel
Caixa de câmbio
Válvula de pressão mínima
Sensores e fiação relacionada
Entre eles, o motor a diesel é fabricado pela Dongfeng Cummins Engine Co., Ltd., enquanto outros componentes são produzidos pelos fornecedores da Atlas Copco em Wuxi.
Ii. Exibição de controle principal
Medidor de pressão de trabalho do compressor
Botão de carregamento do compressor
Medidor cumulativo de hora de operação
Luzes indicadoras de alarme e falha
Botão Iniciar/Parar e Módulo de Controle
Tanque de combustível e def (uréia) exibição no nível do tanque
Indicador de nível de óleo do elemento parafuso
Indicador de entupimento do filtro de entrada de ar
Iii. Principais dispositivos e funções de proteção
Proteção automática de desligamento:
Luz de alta alarme de temperatura da saída do compressor
Luz de baixa pressão do óleo do motor
Luz de alta alarme de temperatura do líquido de arrefecimento do motor
Luzes de alarme com baixo nível de combustível e tanque definido
Desligar o prompt de regeneração de auto-verificação e pós-tratamento
Sistema de ritmo padrão para otimização de economia de energia
4. Documentos e itens que acompanham
Manual de operação e manutenção do produto
Catálogo de peças de reposição
Vaso de pressão e certificados de válvula de segurança
50- kit de manutenção de hora

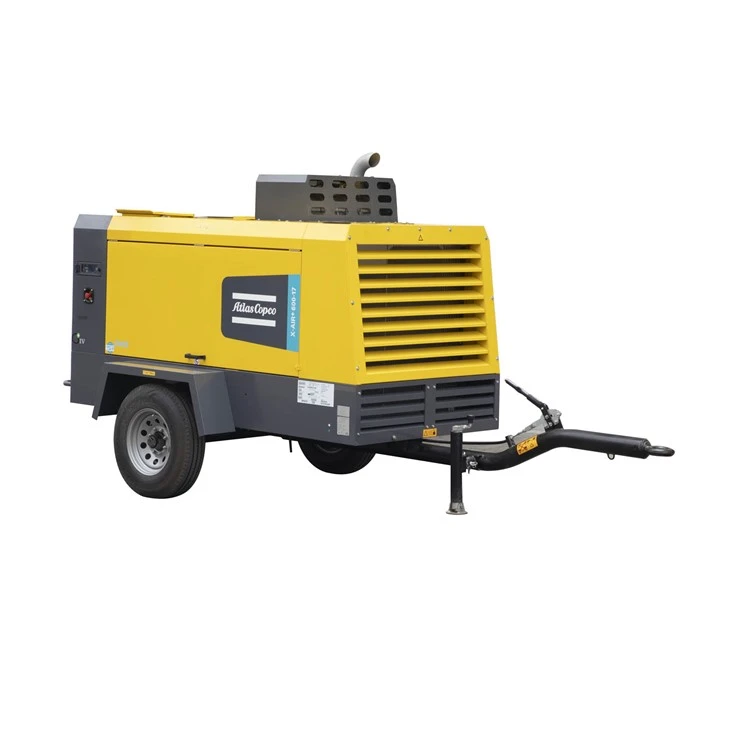

X-Air 600-17 detalhe
1. Principais parâmetros técnicos
Formulário do compressor de ar: compressão de parafuso primário, resfriamento de ar, unidade de motor a diesel, operação móvel de campo
|
Parâmetro técnico
|
|
X-air + 600-17
|
|
Moda de volume de gás nominal
|
Medidor cúbico/minuto m ³/min
|
17.2-14.3
|
|
Pressão de trabalho
|
Barra de quilograma
|
5-17
|
|
Velocidade máxima do motor (carga total)
|
RPM (revoluções por minuto)
|
2200-1900
|
|
Volume de óleo lubrificante para parafuso
|
Levantar l
|
42 (quantidade de substituição por ciclo de manutenção)
|
|
Volume de tanque de armazenamento de gás (tanque de separação de petróleo e gás)
|
Levantar l
|
76
|
|
Capacidade do tanque de combustível/tanque de uréia
|
Levantar l
|
175/-
|
|
Teor de óleo na saída de ar comprimida
|
Ppm
|
<5
|
|
Temperatura da saída de ar comprimida (com base nas condições de referência nominal)
|
Celsius 0 c
|
100
|
|
Condições de operação de referência nominal
|
|
|
|
Pressão de ingestão absoluta
|
Barra de quilograma
|
1
|
|
umidade relativa do ar
|
%
|
0
|
|
Temperatura do ar de entrada
|
Celsius 0 c
|
20
|
|
Condições de trabalho extremas
|
|
|
|
Pressão de trabalho efetiva mínima do tanque de armazenamento a gás
|
Barra de quilograma
|
4
|
|
Pressão de trabalho efetiva máxima do tanque de armazenamento de gás (descarregamento)
|
Barra de quilograma
|
18
|
|
Temperatura ambiente máxima
|
Celsius 0 c
|
50
|
|
Temperatura inicial mínima
|
Celsius 0 c
|
-10/-25 (partida fria opcional)
|
|
Altitude mais alta
|
Mi m
|
3000
|
2. Motor diesel
| fabricante | Cummins | |
| modelo | B5.9CS4 GIV padrão | |
| Potência de saída na velocidade nominal | Kilowatt KW | 154 |
| Fator de carga | % | - |
| CoICONTE | CoICONTE | |
| Cilindros | Inline 6- mecanismo de cilindro | |
| Volume do sistema de óleo lubrificante | Levantar l | 16.5 (Quantidade de substituição por ciclo de manutenção) |
| Capacidade do sistema de refrigeração | Levantar l | 28 |
3. Dimensões e peso gerais
| Comprimento da máquina inteira * Largura * Altura - Tipo de reboque (incluindo MOP) | Milímetro mm | 4700*1940*2400 |
| Comprimento da máquina inteira * largura * altura - tipo de caixa | Milímetro mm | 2960*1400*2110 |
| Trailer/caixa de peso da máquina inteira (peso úmido) | Quilograma (kg) | 2300/2200 |
| Tamanho da válvula de escape | Polegada em | 1*G2,1*G3/4 |
